化工渣土填埋场专用高密度防渗膜
近日，有新闻媒体报道某集团公司将化工渣土填埋在路基下面被人实名举报，那么化工渣土是否能够填埋在路基下面，化工渣土填埋在路基下面有何危害，化工渣土应该如何处理呢？
其实，化工渣土又称化工废渣，是化工企业在生产过程中产生的有毒有刺激性气味的化工垃圾，化工垃圾不仅气味对人体有害，如果不按照规定填埋的话还会污染土壤和地下水，对周边居民的人身安全造成威胁。因此对于化工渣土不能够填埋在路基下面，目前有专门的规定，化工渣土应有专门的填埋场进行填埋处理并严格保证填埋场的防渗效果以防化工渣土污染地下水。

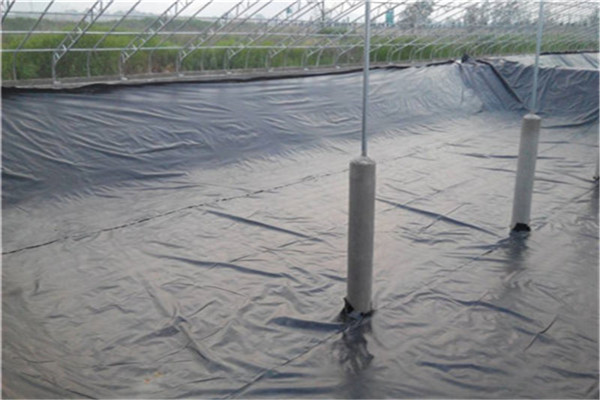

防渗膜是一种具有良好防渗效果的材料，一般由高密度聚乙烯颗粒生产而成，又称HDPE防渗膜，HDPE防渗膜不仅具有良好的防渗效果还具有较长的使用寿命、较强的耐酸碱性、较强的耐腐蚀性的特性，因此采用HDPE防渗膜进行化工渣土填埋场的防渗是*为合适的，根据各地方的固废弃物填埋场防渗施工规范的要求，化工渣土填埋场应采用厚度为1.5mm以上的HDPE防渗膜，防渗膜质量应达到环保型国标二型标准以上。
防渗膜在施工时如何焊接:
相信大家对防渗膜都不陌生，近几年来它已经广泛的应用到我们的生活当中，那防渗膜是如何施工焊接的呢？下面给大家详细的介绍*下：防渗膜的焊接主要有两种形式：双缝热合焊接防渗膜和单缝挤压焊接防渗膜.
1.热合焊机焊接防渗膜的操作要点：
(1)防渗膜焊接机开机后，仔细观察批示仪表显示的温升情况，使设备充分预热．
(2)向焊机中插入防渗膜时，搭接尺寸要准确，动作要迅速。调整好防渗膜的位置以减少褶皱，通过预先设置的压力齿轮使两片弯起的防渗膜焊接在一起．
(3)在焊接中，司焊人员要密切注视焊缝的状况，及时调整焊接速度，以确保防渗膜焊接质量．
(4)在焊接中要保持焊缝的平直整齐，应及早对防渗膜下不平整部分采取应对措施，避免影响焊机顺利白行。遇到特殊故障时，应及时停机，避免将防渗膜烫坏．
(5)在坡度大于1：3的坡面上焊接防渗膜时，司焊和辅助人员必须在软梯上操作，且系好安全带．
(6)在陡坡或垂直面处焊接防渗膜时，司焊人员要在吊篮里或直梯上操作，均应系牢安全带．必要时，在坡项处设置固定点，对焊机的升降进行辅助控制，以便于准确操作，并确保焊机的安全进行．
(7)司焊人员必须检查焊机的电源电压是在220±1V之内，否则应即时停机检修．
2.挤压焊机焊接防渗膜程序及工艺要求：
(1)定位粘接：用热风枪将两幅防渗膜的搭接部位粘接，粘接点的间距不宜大于60—8Omm。要控制热风的温度，不可烫坏防渗膜，又不得能轻易撕开．
(2)打毛：用打毛机将焊缝处30—40mm宽度范围内的防渗膜面打毛，达到彻底清洁，形成糙面。以增加其接触面积，但其深度不可超过防渗膜厚的lO％，打毛时要轻轻操作，尽量少损伤膜面。对厚度等于或大于2mm的防渗膜，要打出倒角45度的坡口，这样可增加挤出熔料接触面积，使焊接效果更好．
(3)焊接防渗膜时要将机头对正接缝，不得焊偏，不允许滑焊、跳焊．
(4)焊缝中心的厚度一般应为HDPE防渗膜厚度的2．5倍，且不低于3mm．
(5)*条接缝不能连续焊完时，接茬部分已焊焊缝要至少打毛50mm，然后进行搭焊．
(6)使用的焊条，入机前必须保持清洁、干燥，不得用有油污、赃物的手套、脏布、棉纱等擦拭焊条．
(7)根据气温情况对焊缝即时进行冷却处理．
(8)挤压熔焊作业因故中断时，必须慢慢减少焊条挤出量，不可突然中断焊接、重新施工时应在中断处进行打毛防渗膜后再焊
