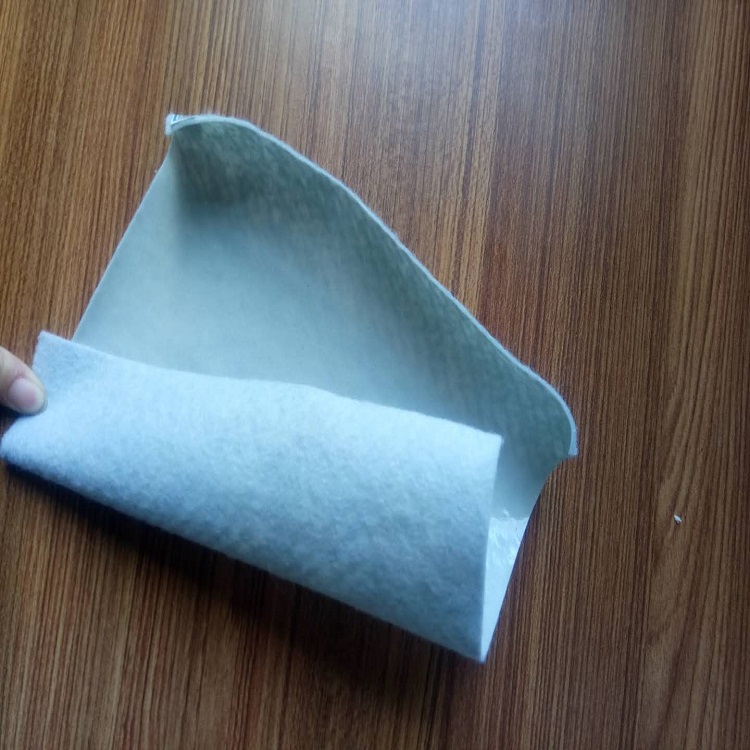

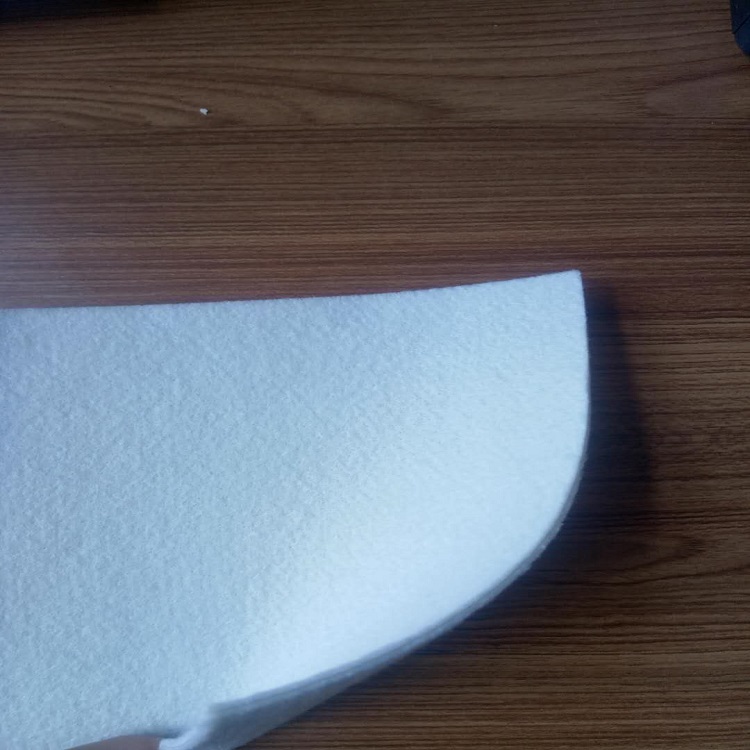

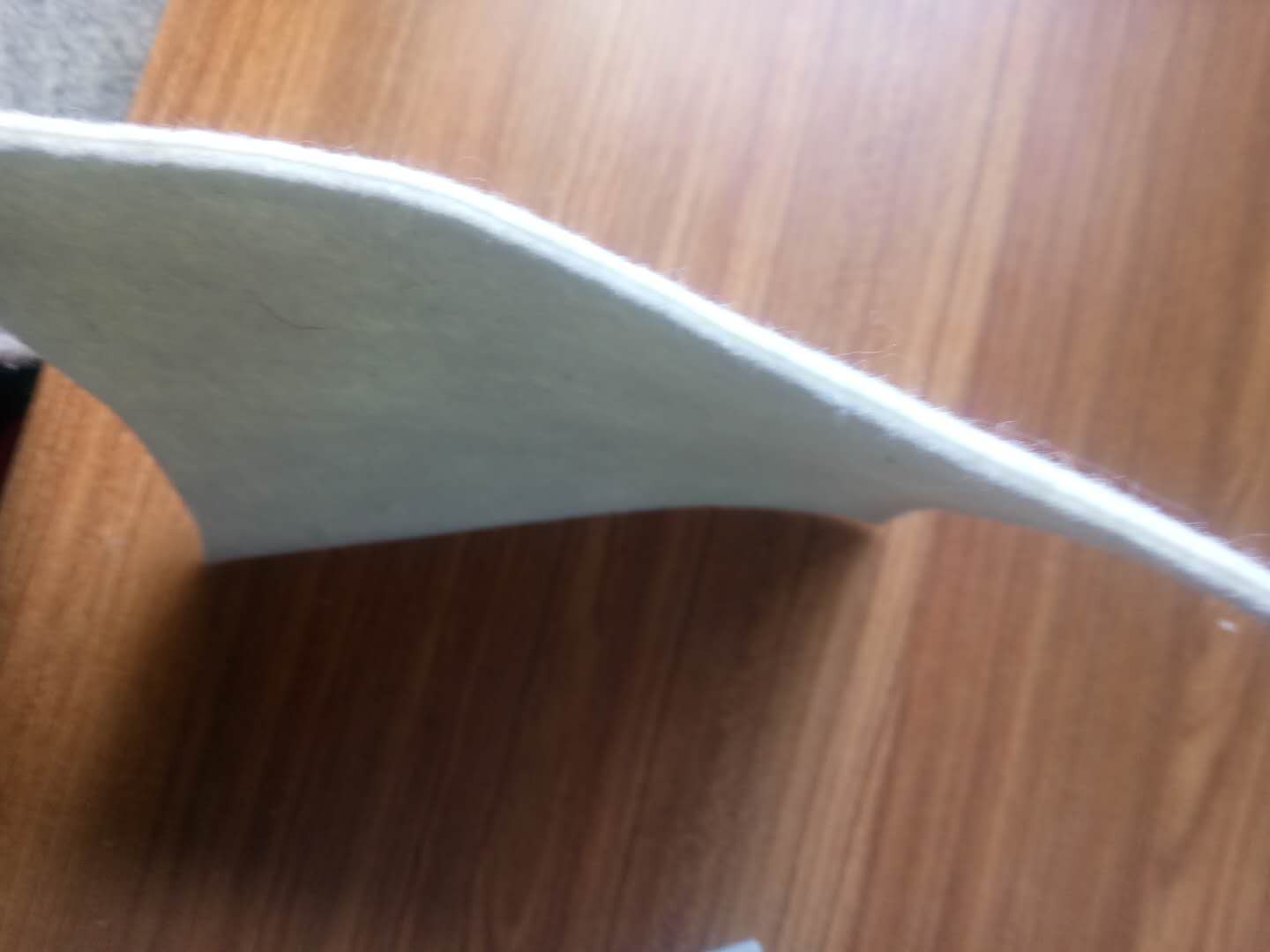

最近全国各地都在积极环保，也因此各地都开展了对于响应环保的措施，其中垃圾废物处理是非常重要的一项，对于垃圾场的建造就会用到土工材料，其中一般防渗膜，和复合土工膜的应用比较广泛，今天主要给大家介绍一下复合土工膜如何施工？有哪些注意事项。
复合土工膜宜在5℃以上，风力小于5级的无雨、无雪、无沙尘的天气进行，在特殊环境施工时，要进行工艺试验，并采取有效的防护措施。在采用焊接时，接缝焊接强度应不小于母材强度的85%。复合土工膜两侧保护的细沙需采用级配良好的人工砂，细度模数为2.4?2.8，饱和面干含水率宜不超过6%。复合土工膜连接采用热熔焊接和缝接，下、上层无纺布采用缝合连接，中层膜采用热熔焊接。无纺布缝接用手提式封包机、用尼龙线进行双道缝接，搭接宽度10cm。复合土工膜膜与膜连接采用双缝热熔焊接，焊接工具采用双缝热熔焊机；局部焊不到的地方或孔洞、缺陷处，则采用热风焊枪补焊。
1、基面清理
基面一定按行业规范要求清理好，这是确保防渗效果的关键，特别是对尖石、树根等杂物要彻底清除干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整。
2、铺设
复合土工铺膜时，一定要由上下而上铺设。膜与膜之间及膜与基面之间要压平贴紧，但不宜将膜拉得过紧，一般要略松一点，但不能在膜底留有气泡。因为土工膜比较薄且很轻，铺好以后，在未铺好保护层以前，极易被风吹动，所以一次铺膜面积不宜过大，最好边铺膜边盖保护层土料。接缝检测，检测方法有一目测法、二现场检漏。目测法：复合土工膜焊接好后，观察有无漏接，接缝是否烫损，有无褶皱，是否拼接均匀等。现场检漏采用充气法对全部焊缝进行检测，焊缝为双条，两条之间留有约10mm的空腔，将待测段两端封死，插入气针，充气至0.05mpa～0.20mpa，静观0.5min，观察真空表，如气压无下降，表明不漏，焊缝合格，否则要查找原因及时修补，铺设时所有施工人员必须穿平底胶鞋以免对膜造成破坏。
3、拼接
拼接有热熔焊接、胶粘、压实搭接等三种方法。一般热熔焊接防渗漏效果最好。（依厂家自身情况而定）
4、周边处理
周边接界处理的要求是将土工膜与周边土体联结紧密，封堵渗流入口，截断侧向的渗漏路径，防止渗水进入土工膜底面，形成水泡，在库水位下降时胀破土工膜。因此周边接界一定要挖截水槽，并将土工膜埋入槽内。
